Motorické přestavníky pro modelovou železnici
• Motorické přestavníky s tichým a pomalým chodem• Miniaturní rozměry
• Vestavěn motorek s planetovou převodovkou
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• Možnost nastavení stupňů zdvihu
• Integrované přepínací kontakty
• Pohodlná instalace
• Snadné nastaveni základní pozice táhla
Přestavníky slouží pro elektrické ovládání dvoupolohových mechanismů v modelech, typicky výhybky či mechanická návěstidla a závory.
Zdvih se nastavuje v několika stupních, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Napájení je stejnosměrné i střídavé v rozsahu 9–16 V, odběr cca 150 mA pri chodu. Mechanismus je vybaven koncovými spínači
polohy, tj. ovladací napájení muže být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí.
MP1
Základní motorický přestavník
• Miniaturní rozměry 28×40 mm (š×d)
• Přímá náhrada elektromagnetických přestavníků s třívodičovým zapojením
• Snadné nastaveni základní pozice táhla
Zdvih se nastavuje ve třech stupních 3, 6 a 9 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Mechanismus je vybaven koncovými spínači polohy, tj ovladací napájení může být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí. Pro pomocné účely je vybaven přepínacím kontaktem 1A, s ochranou tepelnou pojistkou 0.5A (ochrana zkratu na srdcovce výhybek).
Manuál ke stažení zde.
Zapojení přestavníku
Při použití DC napájení připojit na svorku COM + polaritu. Po dokončení pohybu na pozici 1 se sepne kontakt F1, (ekvivalentnì pozice 2 resp F2).
• Přímá náhrada elektromagnetických přestavníků s třívodičovým zapojením
• Snadné nastaveni základní pozice táhla
Zdvih se nastavuje ve třech stupních 3, 6 a 9 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Mechanismus je vybaven koncovými spínači polohy, tj ovladací napájení může být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí. Pro pomocné účely je vybaven přepínacím kontaktem 1A, s ochranou tepelnou pojistkou 0.5A (ochrana zkratu na srdcovce výhybek).
Manuál ke stažení zde.
Zapojení přestavníku
Při použití DC napájení připojit na svorku COM + polaritu. Po dokončení pohybu na pozici 1 se sepne kontakt F1, (ekvivalentnì pozice 2 resp F2).
MP4
Rozšířený přestavník výhybek
• Náhrada za MP5
• Miniaturní rozměry
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem
Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Zapojení přestavníku MP5 je univerzální - třívodicové (jako elektromagnety) nebo dvouvodičové (motorické přestavníky), lze tedy snadno nahradit původní typy bez změny elektroinstalace kolejiště. Kompatibilní s bežnými DCC dekodéry např. Lenz LS100, LS150 i dekodéry pro motorické přestavníky. Pro doplňkové použití je přestavník vybaven dvěma přepínacími kontakty s kapacitou 1A. Koncové spínače zajištují dojezd do polohy i po obnovení přerušeného napájení.
Manuál ke stažení zde.
Zapojení přestavníku
zapojení se 3 vodiči jako elektromagnetický přestavník zapojení se 2 vodiči jako motorický přestavník
• Miniaturní rozměry
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem
Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Zapojení přestavníku MP5 je univerzální - třívodicové (jako elektromagnety) nebo dvouvodičové (motorické přestavníky), lze tedy snadno nahradit původní typy bez změny elektroinstalace kolejiště. Kompatibilní s bežnými DCC dekodéry např. Lenz LS100, LS150 i dekodéry pro motorické přestavníky. Pro doplňkové použití je přestavník vybaven dvěma přepínacími kontakty s kapacitou 1A. Koncové spínače zajištují dojezd do polohy i po obnovení přerušeného napájení.
Manuál ke stažení zde.
Zapojení přestavníku
zapojení se 3 vodiči jako elektromagnetický přestavník zapojení se 2 vodiči jako motorický přestavník

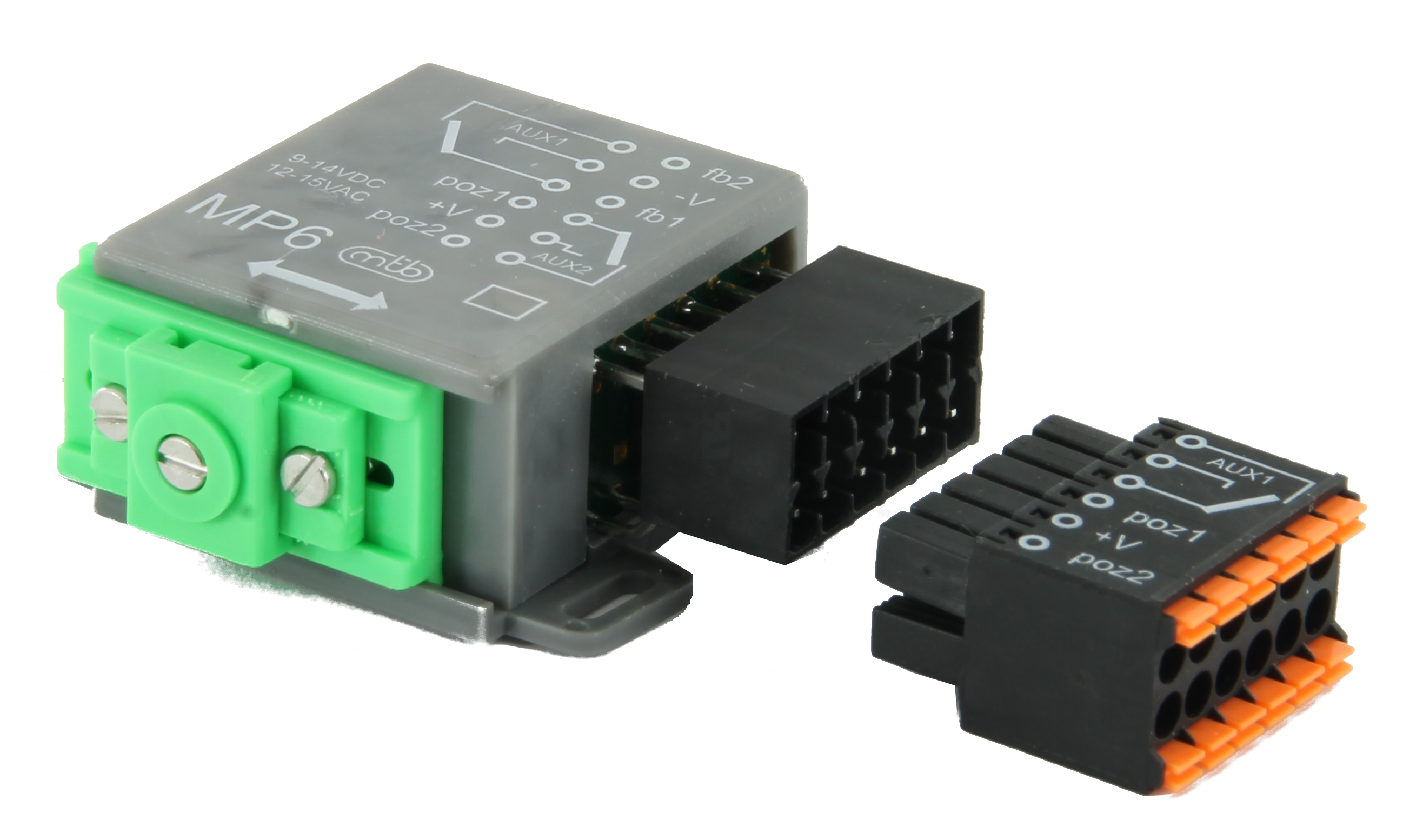

MP8
Impulsní motorický přestavník
• Miniaturní rozměry 30×42 mm (š×d)
• Univerzální zapojení jako elektromagnetický přestavník
• Impulsní ovládání
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem
Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Přestavník MP8 slouží jako náhrada standardního dvoucívkového přestavníku, s ovládáním krátkými impulsy. Napájecí napětí 9-14V stejnosměrné, které musí být trvale přivedeno. Přestavení do koncové polohy zajišťuje paměťové relé které se ovládá krátkým impulsem (min 40ms) z ovládacího zařízení/spínače. Impulsní vstupy jsou dva POS1,POS2, sepnutím vstupu k napětí -U (společná nula) dojde k zahájení pohybu. Elektronika přestavníku zajistí plynulé přestavení a dojezd do koncové polohy, i když ovládací impuls již odezněl. Přídavné výstupy (fb1, fb2) jsou určené k signalizaci koncové polohy přestavníku pomocí LED nebo žárovky, tyto kontakty spínají po dojezdu ke společnému (zápornému) pólu napětí. Nebo lze použít pro DCC řízení jako zpětný ohlas polohy zařízení.
Pro doplňkové použití je přestavník vybaven dvěma izolovanými přepínacími kontakty s kapacitou 1A. Koncové spínače a relé zajišťují dojezd do polohy i po obnovení přerušeného napájení.
Zapojení přestavníku
• Univerzální zapojení jako elektromagnetický přestavník
• Impulsní ovládání
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem
Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Přestavník MP8 slouží jako náhrada standardního dvoucívkového přestavníku, s ovládáním krátkými impulsy. Napájecí napětí 9-14V stejnosměrné, které musí být trvale přivedeno. Přestavení do koncové polohy zajišťuje paměťové relé které se ovládá krátkým impulsem (min 40ms) z ovládacího zařízení/spínače. Impulsní vstupy jsou dva POS1,POS2, sepnutím vstupu k napětí -U (společná nula) dojde k zahájení pohybu. Elektronika přestavníku zajistí plynulé přestavení a dojezd do koncové polohy, i když ovládací impuls již odezněl. Přídavné výstupy (fb1, fb2) jsou určené k signalizaci koncové polohy přestavníku pomocí LED nebo žárovky, tyto kontakty spínají po dojezdu ke společnému (zápornému) pólu napětí. Nebo lze použít pro DCC řízení jako zpětný ohlas polohy zařízení.
Pro doplňkové použití je přestavník vybaven dvěma izolovanými přepínacími kontakty s kapacitou 1A. Koncové spínače a relé zajišťují dojezd do polohy i po obnovení přerušeného napájení.
Zapojení přestavníku
MP10
Rozšířený přestavník výhybek
• Kompatibilní rozměry s Tortoise Slow machine (TM)
• Redukovaná rychlost, vyšší síla - vhodné i pro větší měřítka modelů
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem
Zdvih se nastavuje ve čtyřech stupních pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Zapojení přestavníku MP10 je univerzální - třívodicové (jako elektromagnety) nebo dvouvodičové (motorické přestavníky), lze tedy snadno nahradit původní typy bez změny elektroinstalace kolejiště, Pro doplňkové učely je přestavník vybaven dvěma přepínacími kontakty s kapacitou 1A.
Manuál ke stažení zde.
Zapojení přestavníku
zapojení se 3 vodiči jako elektromagnetický přestavník zapojení se 2 vodiči jako motorický přestavník
• Redukovaná rychlost, vyšší síla - vhodné i pro větší měřítka modelů
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem
Zdvih se nastavuje ve čtyřech stupních pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.
Zapojení přestavníku MP10 je univerzální - třívodicové (jako elektromagnety) nebo dvouvodičové (motorické přestavníky), lze tedy snadno nahradit původní typy bez změny elektroinstalace kolejiště, Pro doplňkové učely je přestavník vybaven dvěma přepínacími kontakty s kapacitou 1A.
Manuál ke stažení zde.
Zapojení přestavníku
zapojení se 3 vodiči jako elektromagnetický přestavník zapojení se 2 vodiči jako motorický přestavník
DP1
DCC
Základní motorický přestavník výhybek s integrovaným DCC rozhraním
• Integrovaný DCC dekodér, nízká cena
• Rozměry a mechanická funkce shodná s MP1
• 3 stupně zdvihu 3, 6, 9 mm
• pomocný přepínací kontakt, spojený se vstupy DCC
• Rychlé nastavení konfiguračním tlačítkem
Přestavníky DP1 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Pro napájení výhybek je vyveden 1x pomocný kontakt, který napájí signálem DCC srdcovku. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Zapojení přestavníku
• Rozměry a mechanická funkce shodná s MP1
• 3 stupně zdvihu 3, 6, 9 mm
• pomocný přepínací kontakt, spojený se vstupy DCC
• Rychlé nastavení konfiguračním tlačítkem
Přestavníky DP1 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Pro napájení výhybek je vyveden 1x pomocný kontakt, který napájí signálem DCC srdcovku. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Zapojení přestavníku
DP4
DCC
Rozšířený přestavník výhybek s integrovaným DCC rozhraním
• Integrovaný DCC dekodér, nízká cena
• Rozměry a mechanická funkce shodná s MP4
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Rychle nastavení konfiguračním tlačítkem
Přestavníky DP4/10 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále jsou vybaveny pomocnými přepínači AUX1, AUX2 pro indikaci a napájení srdcovky. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Manuál ke stažení zde.
Zapojení přestavníku
• Rozměry a mechanická funkce shodná s MP4
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Rychle nastavení konfiguračním tlačítkem
Přestavníky DP4/10 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále jsou vybaveny pomocnými přepínači AUX1, AUX2 pro indikaci a napájení srdcovky. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Manuál ke stažení zde.
Zapojení přestavníku
DP10
DCC
Rozšířený přestavník výhybek s integrovaným DCC rozhraním
• Integrovaný DCC dekodér, nízká cena
• Rozměry a mechanická funkce shodná s MP10
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• Integrovaný dvojitý přepínací kontakt
• Rychle nastavení konfiguračním tlačítkem
Přestavníky DP4/10 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále jsou vybaveny pomocnými přepínači AUX1, AUX2 pro indikaci a napájení srdcovky. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Manuál ke stažení zde.
Zapojení přestavníku
• Rozměry a mechanická funkce shodná s MP10
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• Integrovaný dvojitý přepínací kontakt
• Rychle nastavení konfiguračním tlačítkem
Přestavníky DP4/10 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále jsou vybaveny pomocnými přepínači AUX1, AUX2 pro indikaci a napájení srdcovky. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Manuál ke stažení zde.
Zapojení přestavníku
DP16
DCC
Rozšířený přestavník výhybek s integrovaným DCC rozhraním
• Integrovaný DCC dekodér, nízká cena
• 2x vstupy pro manuální ovládání
• Rozměry a mechanická funkce shodná s MP10
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• 1x nezavislý přepínací kontakt + 1x výstup pro napajení srdcovky AUX2
• Rychle nastavení konfiguračním tlačítkem
Přestavník DP16 je vybaven rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále obsahuje pomocný přepínací kontakt AUX1 pro indikaci a napájení srdcovky. Pro zjednodušené napájení srdcovky lze využít i signal AUX2, který je spojen s DCC vstupy.
Pro manuální ovládání chodu jsou navrženy 2x vstupy biDIR, které svojí polaritou +- (12V/4mA) řídí chod přestavníku. Pomocí 2 resistorů lze použít i jako 3 vodičové zapojení. Řízení z povelů DCC má vyšší prioritu.
Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DP16 jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Zapojení přestavníku
• 2x vstupy pro manuální ovládání
• Rozměry a mechanická funkce shodná s MP10
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• 1x nezavislý přepínací kontakt + 1x výstup pro napajení srdcovky AUX2
• Rychle nastavení konfiguračním tlačítkem
Přestavník DP16 je vybaven rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále obsahuje pomocný přepínací kontakt AUX1 pro indikaci a napájení srdcovky. Pro zjednodušené napájení srdcovky lze využít i signal AUX2, který je spojen s DCC vstupy.
Pro manuální ovládání chodu jsou navrženy 2x vstupy biDIR, které svojí polaritou +- (12V/4mA) řídí chod přestavníku. Pomocí 2 resistorů lze použít i jako 3 vodičové zapojení. Řízení z povelů DCC má vyšší prioritu.
Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.
DP16 jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.
Zapojení přestavníku
Změna zdvihu
1
Povolit 3 vruty na spodní straně přestavníku.
2
Sundat vrchní kryt a vysunout jezdce.
3
Po vysunutí jezdce se nastavení vhodného zdvihu přestavníku provede přesunutím stavěcího čepu do příslušného otvoru.
4
Zpět složit a zakrytovat. Pečlivě dotáhnout vruty aby dolehly spínače na vačky,
ale nepoškodit plastové díly přílišným
utažením.
Nastavení délky jehly
1
Povolit šroub na stavítku přestavníku.
2
Nastavit požadovanou délku jehly přestavníku a šroub utáhnout.
Nastavení pozice jehly v podélném směru
1
Povolit 2 vnější šrouby na stavítku přestavníku.
2
Nastavit požadovanou polohu stavítka vzhledem ke koncovým polohám přestavované výhybky.
